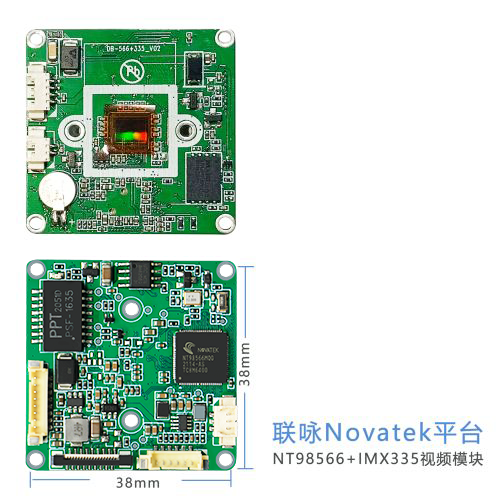

NT98566+IMX335模组

NT98566+IMX335模组

型号:NT98566方案模组

配置说明

主芯片 :NT98566 1Gb DDR3
Sensor :IMX335 5M@30Hz
FLASH :1Gb SPI_NAND
功 耗 :2 W

  • 500万

配置说明


主芯片 NT98566 1Gb DDR3

Sensor :IMX335  5M@30Hz

FLASH :1Gb SPI_NAND

功  耗:2 W


1/2.8英寸500万像素cmos传感器

支持2D/3D降噪,数字宽动态功能

支持 ONVIF、RTMP、RTSP、RTP、GB28181、GB1400

支持扩展poe/全功能接口板(报警/SD卡/音频/485)

先进的H.265(兼容H.264)视频压缩技术,超低码率、高清画质;

支持定制和二次开发

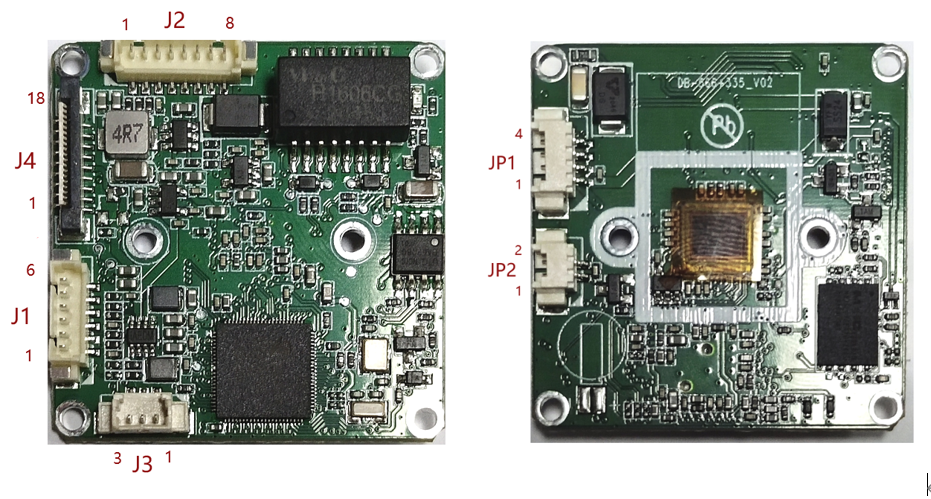

接口说明

JI   6pin_1.25mm 调试接口

PIN1

12V/3.3V跳选输出,默认空

PIN4

UART_TXD_3V3(debug)

PIN2

GND

PIN5

USB_DP

PIN3

UART_RXD_3V3(debug)

PIN6

USB_DM



J2   8pin_1.25mm(网络TXRX可互换) 电源及网络

PIN1

出厂复位,低有效,若开机时拉低则进入网口烧录模式

PIN5

RJ45-3

PIN2

网灯输出(OD门)可跳IO输出

PIN6

RJ45-6

PIN3

RJ45-1

PIN7

GND

PIN4

RJ45-2

PIN8

12V_IN  (10V-14V)



J3   3pin_1.25mm 音频接口

PIN1

LINE   IN (不支持MIC直连)

PIN3

LINE   OUT

PIN2

GND





J4   FFC_0.5mm 功能接口

PIN1

SDIO1_DET

PIN10

SPI2_CSN   DSI_GPIO

PIN2

SDIO1_D3

PIN11

SPI2_CLK

PIN3

SDIO1_D2

PIN12

SPI2_DI

PIN4

SDIO1_D1

PIN13

SPI2_DO

PIN5

SDIO1_D0

PIN14

MOTO_EN_1V8(默认低)

PIN6

SDIO1_CMD

PIN15

BS3(默认低)

PIN7

GND

PIN16

BS0(默认低)

PIN8

SDIO1_CLK(默认低)

PIN17

GND

PIN9

3V3_SD

PIN18

12V_OUT

JP1 4pin_1.25mm 灯板接口

PIN1

12V_OUT

PIN3

日夜检测输入(高为黑夜模式)

PIN2

GND

PIN4

IR_LED_EN



JP2   2pin_1.25mm IRCUT接口

PIN1

IRCUT_B

PIN2

IRCUT_A
