AI Box

DAB108CB100_PCBA板是针对多媒体处理芯片开发的编解码核心板，  用于给客户展 示芯片强大的多媒体功能和丰富的

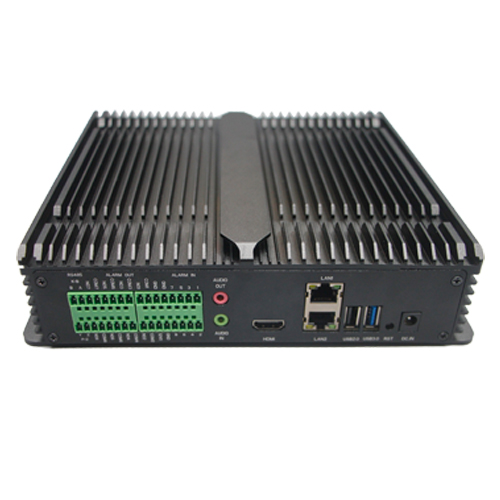

外围接口，同时提供  基于多媒体芯片的产品整机 AI Box，应用于数据分析盒开发，便于开  发者快速产品化缩短客户产品

的开发周期， 降低客户的开发成本和风险。

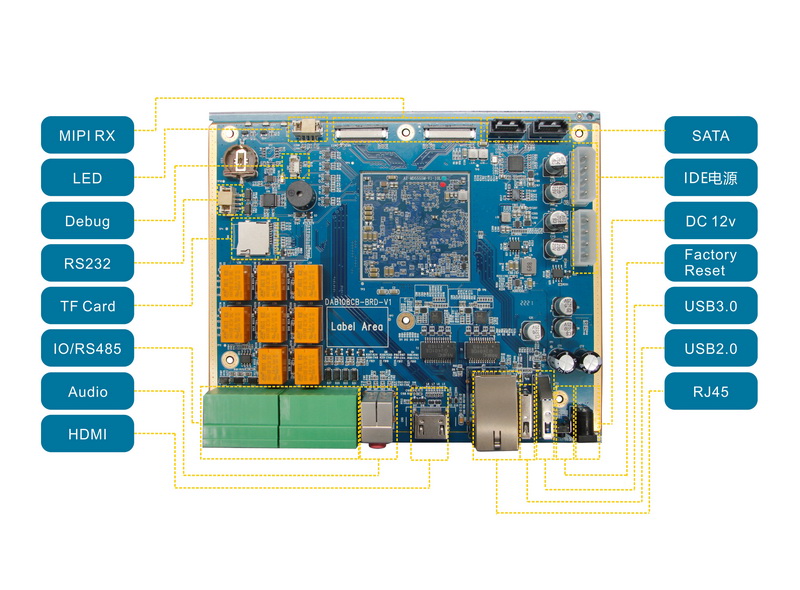

PCBA接口简介见下图：

多媒体SoC主控特性：

1）处理器内核

·四核ARM Cortex A55@1.2GHz

-32KB I-Cache，32KB D-Cache /512KB L3 cache

-支持Neon 加速，集成FPU 处理单元

·内置32bit MCU@500MHz

-32KB I-Cache，32KB D-Cache /64KB TCM

2）视频编码

· H.264 BP/MP/HP H.265 Main Profile H.264/H.265 编解码最大分辨率为8192 x 8192

· H.264/H.265 编码支持I/P 帧

· H.264/H.265 多码流编码能力：

− 3840 x 2160@60fps + 1280x720@30fps

− 7680 x 4320@15fps

· H.264/H.265/MPEG-4 多码流解码能力： 3840 x 2160@60fps + 1920x1080@60fps

· 支持最多8 个区域的编码前OSD 叠加

· 支持CBR/VBR/AVBR/FIXQP/QPMAP 等多种码率控制模式

· 输出码率最大值100Mbps

· 支持8 个感兴趣区域（ROI）编码

· 支持JPEG Baseline 编解码

· JPEG 编解码最大分辨率16384x16384

· JPEG 最大性能

− 编码：3840 x 2160@60fps(YUV420)

− 解码：3840 x 2160@75fps(YUV420）

3) 智能视频分析

· 神经网络加速引擎，高达4Tops INT8

-支持INT4/FP16

− 支持完整的API 和工具链，易于客户开发

· 双核Vision Q6 DSP

-32K I-Cache /32K D-Cache /32K IRAM/320K DRAM

· 内置智能计算加速引擎

· 内置双目深度加速单元

· 内置矩阵计算加速单元
